Một bản vẽ giếng trời đẹp “chìa khóa vàng” để đón sáng, đón gió và tạo điểm nhấn tinh tế cho ngôi nhà. Bài viết này sẽ giúp bạn hiểu đúng bản vẽ giếng trời, đọc bản vẽ dễ dàng và tự tin áp dụng những ý tưởng sáng tạo để không gian luôn bừng sáng, thoáng đãng và tràn đầy năng lượng.
Bản vẽ giếng trời là gì?
Bản vẽ giếng trời là tài liệu kỹ thuật quan trọng, phản ánh chi tiết cấu tạo, vị trí và các giải pháp kỹ thuật nhằm tối ưu hóa ánh sáng tự nhiên và thông gió trong nhà. Một bản vẽ giếng trời đầy đủ thường bao gồm nhiều lớp thông tin: mặt bằng tổng thể, mặt cắt, bản vẽ kết cấu khung, bản vẽ lắp đặt mái che và hệ thống phụ trợ như thoát nước mưa, hệ thống mở mái tự động hoặc điều khiển thông gió cưỡng bức.
Cốt lõi của bản vẽ là xác định đúng vị trí giếng trời để phân bổ ánh sáng đều, tránh tạo điểm nóng nhiệt và không làm ảnh hưởng đến kết cấu chịu lực của mái và sàn. Vì vậy, ngoài thông số kích thước, kiến trúc sư thường bổ sung bản vẽ phối cảnh 3D để chủ đầu tư dễ hình dung cách giếng trời tương tác với không gian nội thất.
Để đảm bảo độ bền và an toàn, bản vẽ giếng trời cũng chỉ rõ vật liệu sử dụng như khung thép mạ kẽm, kính cường lực, hoặc hệ mái polycarbonate cách nhiệt. Những chi tiết về thoát nước quanh giếng trời hay cơ chế mái che mở tự động thường được diễn giải trong bản vẽ hệ thống điện – nước kèm theo.
Các loại bản vẽ giếng trời phổ biến
Để sở hữu một giếng trời đẹp, bền và tối ưu công năng, chủ đầu tư cần hiểu rõ từng loại bản vẽ giếng trời phù hợp với mục đích sử dụng và điều kiện thi công. Dưới đây là những dạng bản vẽ quan trọng nhất mà kiến trúc sư thường triển khai:

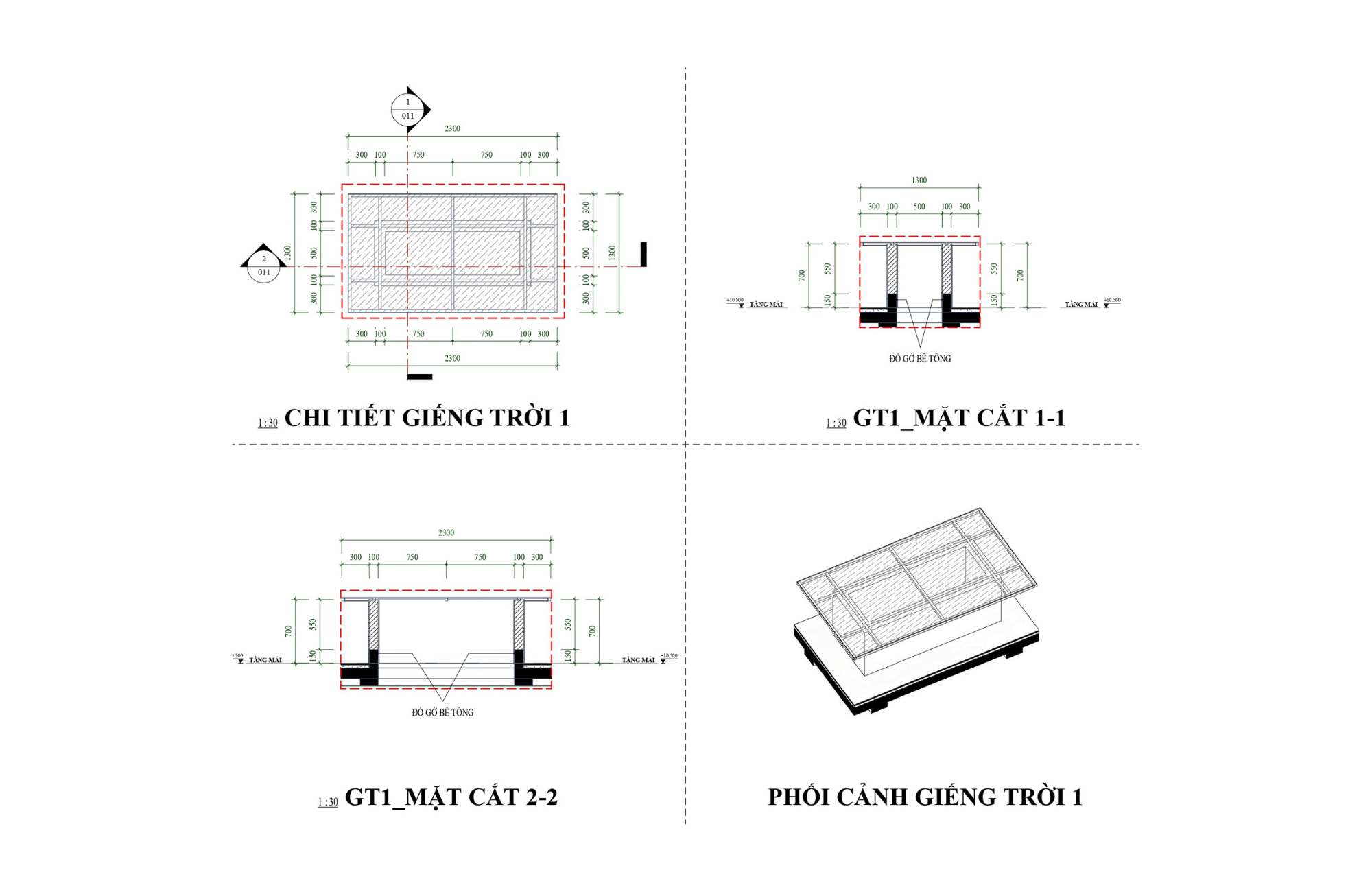

- Bản vẽ 2D: Thể hiện đầy đủ mặt bằng, mặt đứng, mặt cắt, kèm kích thước, vật liệu và chi tiết cấu tạo.
- Bản vẽ 3D: Minh họa phối cảnh, giúp gia chủ hình dung chính xác độ cao, ánh sáng, vật liệu hoàn thiện.
- Bản vẽ kết cấu: Mô tả hệ khung, dầm, cột đỡ giếng trời và các mối liên kết với hệ mái, sàn, tường xung quanh.
- Bản vẽ hệ thống phụ trợ: Bao gồm các chi tiết kỹ thuật cho hệ thống thoát nước, lắp mái che tự động, đèn chiếu sáng và thông gió cưỡng bức.
Vai trò của bản vẽ giếng trời trong thiết kế & thi công

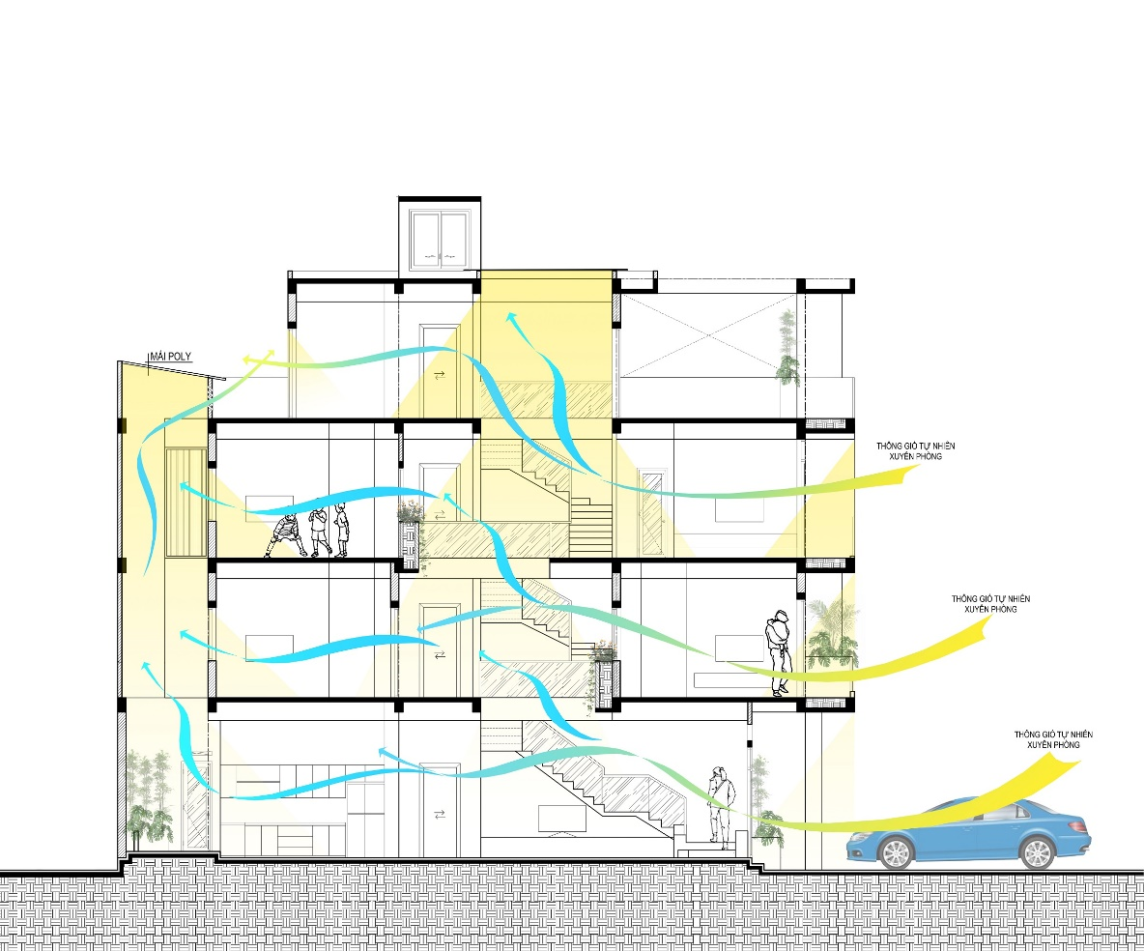

Một bản vẽ giếng trời chi tiết đóng vai trò định hướng toàn bộ quy trình từ thiết kế ý tưởng đến triển khai thực tế. Đây là tài liệu kỹ thuật giúp kiến trúc sư xác định vị trí đặt giếng trời tối ưu, sao cho vừa lấy được ánh sáng và gió tự nhiên, vừa không làm gián đoạn kết cấu chịu lực của ngôi nhà. Đặc biệt, với những công trình nhà ống, diện tích hẹp hoặc liền kề, bản vẽ giếng trời còn góp phần giải quyết bài toán thông thoáng – vấn đề thường gặp ở đô thị đông đúc.
Ngoài việc xác định vị trí, bản vẽ còn chi tiết hóa các thông số kỹ thuật quan trọng như kích thước miệng giếng, độ cao thông tầng, kiểu mái che và giải pháp thoát nước. Nhờ vậy, kiến trúc sư có thể cân đối các yếu tố như lượng ánh sáng, khả năng điều hòa không khí và mức độ che chắn phù hợp với khí hậu đặc thù. Việc này không chỉ đảm bảo hiệu quả sử dụng lâu dài mà còn hạn chế phát sinh các lỗi kỹ thuật như thấm dột, đọng nước hay quá tải kết cấu mái.
Về mặt thẩm mỹ, bản vẽ giếng trời là công cụ mô phỏng cách phối hợp các chi tiết trang trí, cây xanh, đèn chiếu sáng hoặc tiểu cảnh dưới giếng trời. Tất cả tạo nên điểm nhấn kiến trúc độc đáo, tăng giá trị thẩm mỹ cho không gian nội thất.
Quan trọng hơn, khi bước vào giai đoạn thi công, một bản vẽ giếng trời rõ ràng sẽ giúp đội ngũ kỹ thuật thi công đúng quy cách, bám sát tiến độ và tối ưu chi phí vật tư. Chủ đầu tư nhờ đó cũng dễ dàng kiểm soát chất lượng, hạn chế rủi ro chỉnh sửa hoặc phát sinh chi phí không cần thiết.
Những yếu tố không thể thiếu trong bản vẽ giếng trời
Xác định vị trí phù hợp cho giếng trời
Vị trí là yếu tố tiên quyết quyết định hiệu quả lấy sáng và thông gió của giếng trời. Bản vẽ giếng trời cần chỉ rõ tọa độ đặt giếng so với mặt bằng tổng thể: giữa nhà để phân bổ ánh sáng đều, cuối nhà để thông khí cho khu vực ẩm thấp hoặc cạnh cầu thang để tận dụng luồng khí đối lưu. Việc xác định vị trí phải xét đến sự liên thông giữa giếng trời và các không gian chính như phòng khách, bếp, hành lang, đảm bảo tính riêng tư mà vẫn đạt hiệu suất chiếu sáng tối ưu.
Tính toán kích thước cân đối
Trong bản vẽ thiết kế giếng trời, kích thước cần được đo lường khoa học, bám sát diện tích sàn và chiều cao tầng. Các thông số dài, rộng, cao phải thể hiện cụ thể để đơn vị thi công dễ dàng triển khai. Kích thước phổ biến dao động từ 1m² đến 4m² cho nhà phố từ 50–70m². Nếu làm quá nhỏ, giếng không đủ chiếu sáng; quá lớn sẽ gây thất thoát nhiệt, ảnh hưởng đến điều hòa nhiệt độ trong nhà.
Cấu tạo khung giếng trời bền vững
Khung giếng trời đóng vai trò nâng đỡ toàn bộ hệ mái che và cửa kính phía trên. Bản vẽ giếng trời phải ghi rõ loại vật liệu sử dụng như thép mạ kẽm, sắt hộp sơn tĩnh điện hoặc khung nhôm kính. Hình dáng khung có thể là vuông, chữ nhật hay thiết kế vòm để tăng tính thẩm mỹ. Một khung giếng trời chất lượng sẽ hạn chế thấm dột, đảm bảo an toàn, kéo dài tuổi thọ cho cả công trình.
Thiết kế mái che linh hoạt
Để giếng trời phát huy tối đa công năng, hệ mái che cần được mô tả chi tiết trong bản vẽ. Phổ biến nhất là mái kính cường lực, kính dán an toàn hoặc tấm polycarbonate lấy sáng. Gia chủ có thể lựa chọn mái cố định hoặc mái mở tự động bằng remote, cảm biến mưa. Góc dốc thoát nước, vị trí bản lề, ray trượt (nếu có) phải được thể hiện đầy đủ để tránh đọng nước gây ẩm mốc.
Bố trí hệ thống thoát nước khoa học
Một bản vẽ giếng trời hoàn chỉnh không thể thiếu hệ thống thoát nước mái. Thi công sai lệch dễ dẫn đến thấm trần, nứt tường. Bản vẽ nên mô tả vị trí phễu thu nước, đường ống thoát đứng và độ dốc mái. Phần này liên kết trực tiếp với hệ thống thoát sàn, giúp nước mưa được dẫn đi nhanh chóng, không ứ đọng, hạn chế chi phí bảo trì về sau.
Kết hợp tiểu cảnh và thông gió hiệu quả
Để giếng trời không chỉ là giải pháp kỹ thuật mà còn trở thành điểm nhấn thẩm mỹ, bản vẽ nên bổ sung các chi tiết tiểu cảnh như bồn cây, thác nước mini hoặc đèn chiếu sáng. Nếu ngôi nhà ít gió tự nhiên, quạt hút gió hoặc quạt âm trần cần được chỉ rõ vị trí lắp đặt, công suất phù hợp. Những chi tiết phụ trợ này sẽ biến giếng trời thành lá phổi xanh, nâng cao chất lượng không khí và giá trị kiến trúc cho công trình.
Phân loại bản vẽ giếng trời theo loại công trình

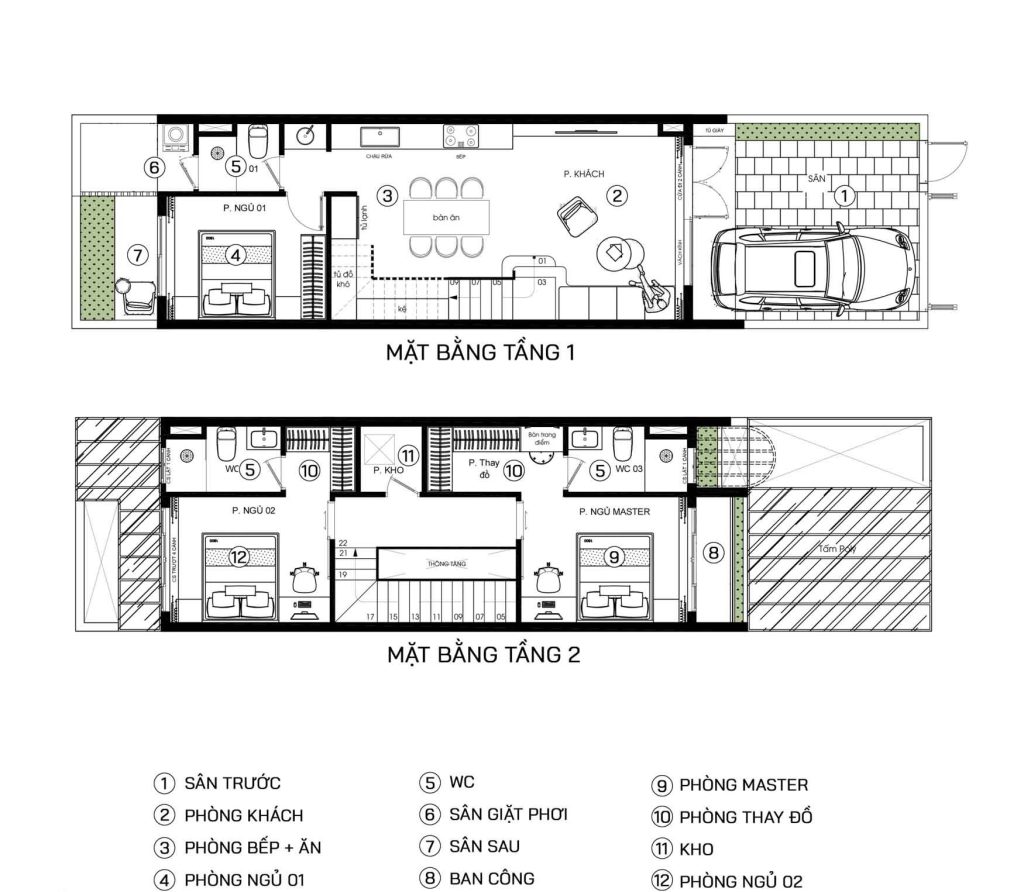

Bản vẽ giếng trời nhà phố: Tối ưu ánh sáng và thông gió
Trong thiết kế nhà phố, bản vẽ giếng trời thường đóng vai trò “nguồn sáng tự nhiên” chủ đạo, bù đắp cho sự hạn chế về mặt thoáng. Với đặc trưng bề ngang hẹp và chiều sâu lớn, bản vẽ cần làm rõ cách bố trí giếng trời dọc cầu thang, hành lang hoặc giữa nhà để tạo trục đối lưu không khí. Bản vẽ kiến trúc cũng phải chi tiết mái che kính, hệ thống thoát nước mái và độ dốc, tránh tình trạng thấm dột khi mưa lớn. Các chi tiết kỹ thuật này sẽ giúp công trình vận hành hiệu quả, giảm điện chiếu sáng và điều hòa.
Bản vẽ giếng trời biệt thự: Kết hợp thẩm mỹ và phong thủy
Đối với biệt thự, giếng trời không chỉ là yếu tố kỹ thuật mà còn là điểm nhấn nghệ thuật và phong thủy. Bản vẽ giếng trời biệt thự thường tích hợp tiểu cảnh cây xanh, đài phun nước hoặc mái kính trang trí, mang đến không gian sống gần gũi thiên nhiên. Yếu tố cần lưu ý là mặt bằng bố trí phải đồng bộ với các khu vực như phòng khách, sảnh trung tâm, sân vườn nội thất để phát huy tối đa công năng. Các bản vẽ 3D phối cảnh nên minh họa đầy đủ tiểu tiết như lan can kính, mái chớp di động và hệ khung thép trang trí, tạo sự khác biệt so với các công trình phổ thông.
Bản vẽ giếng trời nhà cấp 4: Giải pháp cho mái thấp, mặt sàn rộng
Nhà cấp 4 thường có mặt bằng trải ngang, mái thấp, dễ bí bách ở khu vực giữa nhà. Bản vẽ giếng trời cho loại công trình này nên ưu tiên thiết kế mái kính hoặc tấm polycarbonate để lấy sáng nhưng không gây chói. Một bản vẽ chuẩn sẽ chi tiết hóa cao độ mái, phương án chống hắt mưa, kèm lưới chống côn trùng và phễu thoát nước để tránh đọng nước mưa gây ẩm mốc. Giếng trời nhà cấp 4 thường đặt gần khu vực bếp, phòng ăn, giúp không khí lưu thông đồng đều, nhất là ở vùng khí hậu nhiệt đới gió mùa.
Bản vẽ giếng trời nhà xưởng, nhà công nghiệp: Tối ưu chi phí vận hành
Trong các công trình công nghiệp như nhà xưởng, nhà kho, giếng trời đóng vai trò cắt giảm điện chiếu sáng ban ngày và hạ nhiệt tự nhiên cho không gian sản xuất. Bản vẽ giếng trời loại này phải đảm bảo diện tích mở lớn, hướng gió phù hợp, tích hợp tấm lợp lấy sáng polycarbonate hoặc mái chớp thông gió. Bản vẽ kỹ thuật cần kèm các chi tiết như khung thép gia cường, độ dốc mái và hệ thống thoát nước mưa nhanh để tránh ứ đọng. Việc thiết kế chuẩn ngay từ đầu giúp chủ đầu tư tiết kiệm chi phí vận hành, tăng tuổi thọ công trình và đáp ứng tiêu chuẩn công nghiệp xanh.
Hướng dẫn cách đọc và kiểm tra bản vẽ giếng trời
Hiểu đúng vị trí giếng trời trong tổng thể ngôi nhà

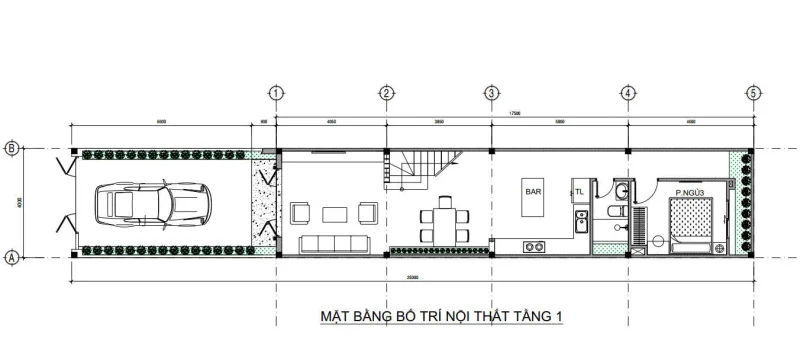

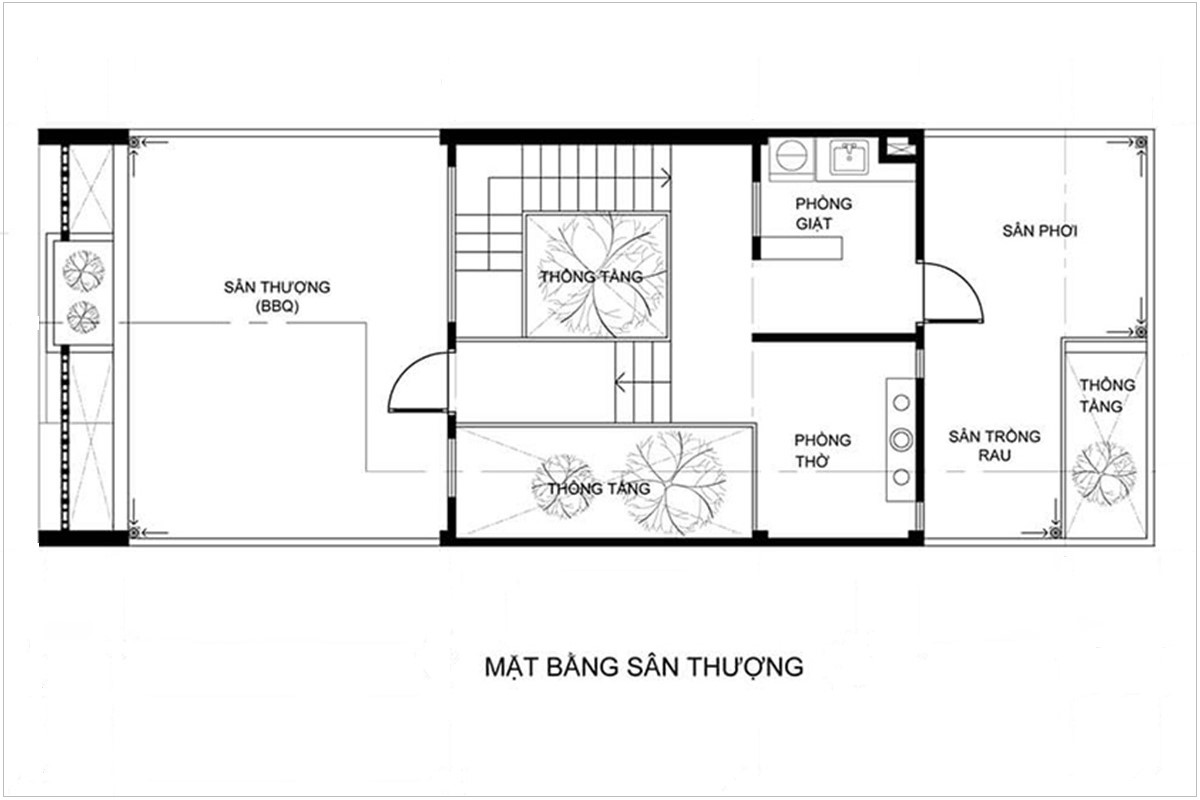

Để đọc chính xác bản vẽ giếng trời, trước tiên bạn cần xác định rõ vị trí của nó trên bản vẽ mặt bằng và mặt đứng. Khu vực giếng trời thường được ký hiệu bằng khoảng trống, hoặc ghi chú “void” – “light well” – “atrium”. Hãy đối chiếu với mũi tên chỉ hướng Bắc để biết giếng trời sẽ nhận ánh sáng buổi sáng hay buổi chiều. Vị trí lý tưởng là gần khu vực sinh hoạt chung, lối cầu thang hoặc khoảng giữa nhà để phân bổ ánh sáng và luồng gió tự nhiên đều khắp các phòng.
Đọc và đối chiếu kích thước, tỷ lệ giếng trời
Phần quan trọng tiếp theo là kiểm tra kích thước giếng trời trên bản vẽ 2D. Chiều dài, chiều rộng sẽ được ghi bằng mm hoặc m. Bạn nên so sánh tỷ lệ giếng trời với tổng diện tích mặt sàn tầng trệt. Kinh nghiệm thiết kế cho thấy, diện tích giếng trời nên dao động từ 5% đến 10% tổng diện tích sàn, tùy chiều cao nhà. Giếng trời quá nhỏ sẽ thiếu sáng, quá lớn lại gây chói, nóng. Nếu bản vẽ 3D có phối cảnh bóng đổ, hãy quan sát để hình dung rõ mức độ chiếu sáng theo từng thời điểm trong ngày.
>>> Xem thêm: Kích thước thông thuỷ – Kích thước lọt sáng thông thuỷ cho Giếng trời thông minh
Xem kỹ chi tiết mái, vật liệu và khả năng thoát nước
Trên bản vẽ kết cấu mái và bản vẽ mặt cắt, hãy tìm các thông tin về loại mái sử dụng (kính cường lực, polycarbonate, mái chớp di động). Xác minh mái có mở được không, dùng công nghệ đóng mở tự động hay bằng tay. Đặc biệt, hãy quan sát độ dốc thoát nước – yếu tố thường bị bỏ sót. Mái giếng trời cần có độ nghiêng tối thiểu 5–10 độ, hướng về phía phễu thu hoặc ống thoát. Nếu thấy bản vẽ chưa thể hiện rõ, bạn nên yêu cầu kiến trúc sư bổ sung chi tiết máng xối và hệ thống ống dẫn để tránh đọng nước, thấm dột.
Đề nghị phối cảnh minh hoạ để kiểm tra tính khả thi
Đọc bản vẽ giếng trời chỉ qua ký hiệu kỹ thuật đôi khi không đủ. Bạn nên yêu cầu kiến trúc sư cung cấp thêm hình phối cảnh 3D hoặc ảnh render mô phỏng thực tế. Nhờ đó, bạn sẽ dễ hình dung không gian, tỷ lệ, ánh sáng và cây xanh tiểu cảnh kèm theo. Hình minh hoạ giúp gia chủ phát hiện sớm những điểm chưa hợp lý như giếng trời quá sâu, chiếm diện tích sinh hoạt, hoặc thiếu lối tiếp cận để vệ sinh mái kính. Bản phối cảnh cũng là cơ sở để bạn trao đổi điều chỉnh kịp thời, tránh sai lệch trong quá trình thi công thực tế.
Hy vọng sau bài viết này, bạn đã nắm vững những yếu tố cốt lõi của bản vẽ giếng trời và cách ứng dụng vào công trình của riêng mình. Đừng ngần ngại lưu lại, chia sẻ hoặc bắt tay vào thiết kế ngay hôm nay để biến mái ấm của bạn trở nên sáng, đẹp và đáng tự hào hơn bao giờ hết!
