Mái tôn rộng, đón nắng tốt nhưng cũng đặt ra yêu cầu cao về khả năng chịu lực, chống dột và độ chắc chắn khi lắp đặt hệ thống điện mặt trời. Chỉ một sai sót ở khâu cố định tấm pin hoặc xử lý điểm xuyên mái cũng có thể gây thấm dột, ảnh hưởng kết cấu và giảm tuổi thọ công trình. Bài viết này hướng dẫn cách lắp pin năng lượng mặt trời trên mái tôn đúng kỹ thuật, an toàn và hiệu quả.

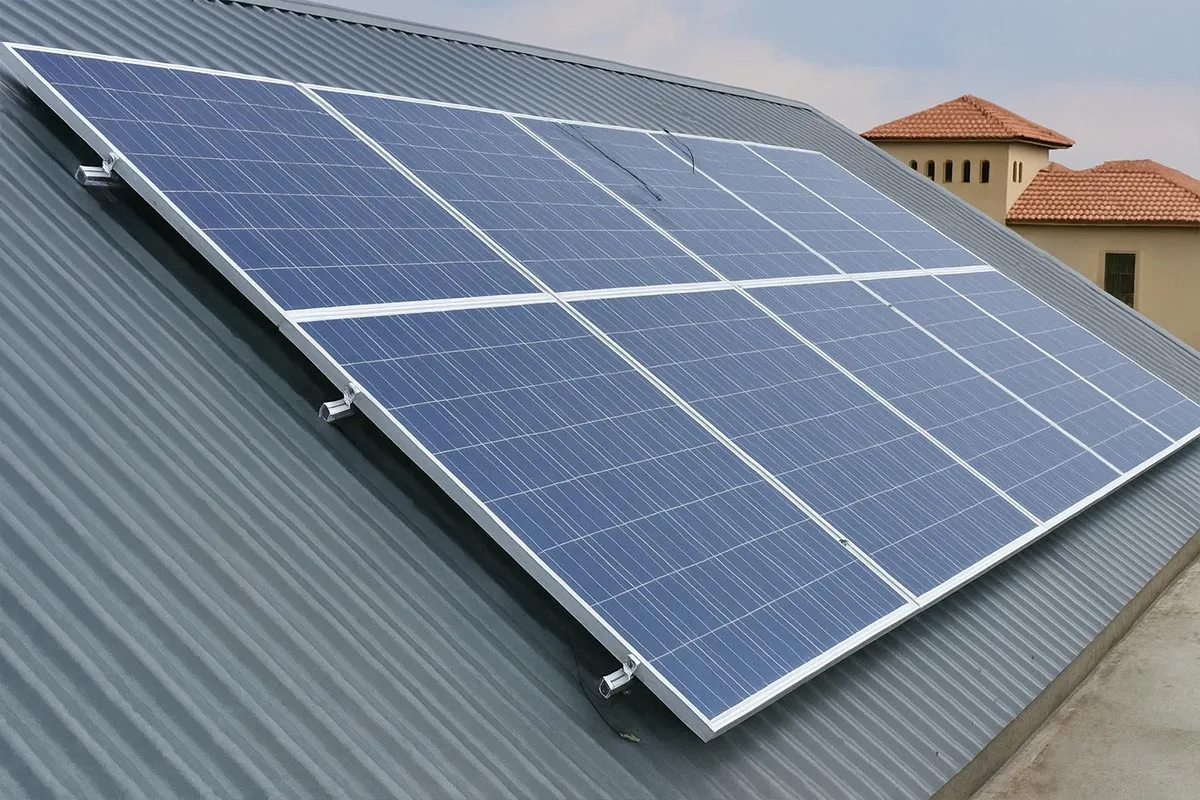

Có nên lắp pin năng lượng mặt trời trên mái tôn không?
Trước khi tính toán cách lắp pin năng lượng mặt trời trên mái tôn, cần khảo sát kết cấu và điều kiện thực tế của mái. Đây là bước quyết định độ an toàn, độ bền của hệ thống và hạn chế phát sinh chi phí gia cố sau thi công.
Những yếu tố cần kiểm tra
Cần đánh giá đồng thời kết cấu chịu lực, điều kiện mái và khả năng tổ chức thi công, thay vì chỉ dựa vào diện tích lắp đặt:
- Kết cấu xà gồ: Kiểm tra tiết diện, khoảng cách, độ chắc chắn và khả năng chịu thêm tải trọng của tấm pin, khung đỡ.
- Hướng mái: Ưu tiên mặt mái có hướng và góc nghiêng phù hợp để tăng khả năng khai thác bức xạ mặt trời.
- Diện tích sử dụng: Xác định phần mái thực tế có thể bố trí pin, đồng thời chừa khoảng trống cần thiết cho bảo trì và an toàn.
- Tình trạng ăn mòn: Kiểm tra lớp tôn, xà gồ, vít và các vị trí liên kết; đặc biệt lưu ý khu vực đã xuất hiện rỉ sét.
- Khả năng tiếp cận: Đánh giá lối đưa thiết bị lên mái, vị trí tập kết vật tư và điều kiện di chuyển trong quá trình thi công.
Những trường hợp chưa nên lắp đặt ngay
Không phải mái tôn nào cũng phù hợp để triển khai hệ thống điện mặt trời ngay lập tức. Việc lắp đặt cần tạm dừng hoặc có phương án gia cố khi:
- Mái tôn đã xuống cấp, biến dạng hoặc có dấu hiệu hư hỏng.
- Xà gồ yếu, võng hoặc không đáp ứng tải trọng thiết kế.
- Tôn và các cấu kiện bị rỉ sét nghiêm trọng.
- Kết cấu mái không đủ khả năng chịu tải bổ sung.
- Diện tích mái quá nhỏ, không đảm bảo bố trí và vận hành hệ thống.
- Mái bị che bóng lớn, làm giảm đáng kể sản lượng điện.
- Công trình nằm tại khu vực có điều kiện gió đặc biệt nhưng chưa được tính toán đầy đủ về tải gió và liên kết khung pin.
Cấu tạo hệ thống pin năng lượng mặt trời trên mái tôn
Một hệ thống điện mặt trời trên mái tôn không chỉ gồm các tấm pin mà là tổ hợp nhiều thiết bị phối hợp để thu năng lượng, chuyển đổi điện và bảo vệ toàn hệ thống. Hiểu rõ cấu tạo là nền tảng quan trọng trước khi thực hiện cách lắp pin năng lượng mặt trời trên mái tôn, đặc biệt với yêu cầu về tải trọng, chống dột và an toàn điện.
Tấm pin năng lượng mặt trời
Tấm pin năng lượng mặt trời có nhiệm vụ hấp thụ bức xạ mặt trời và tạo ra dòng điện một chiều (DC). Công suất phổ biến hiện nay khoảng 400–700 W/tấm, kích thước thường xấp xỉ 1,7–2,4 m², tùy công nghệ và nhà sản xuất. Hiệu suất module thường khoảng 20–23%. Số lượng tấm pin được xác định dựa trên nhu cầu điện, công suất từng tấm, diện tích mái và khả năng chịu tải của kết cấu mái.

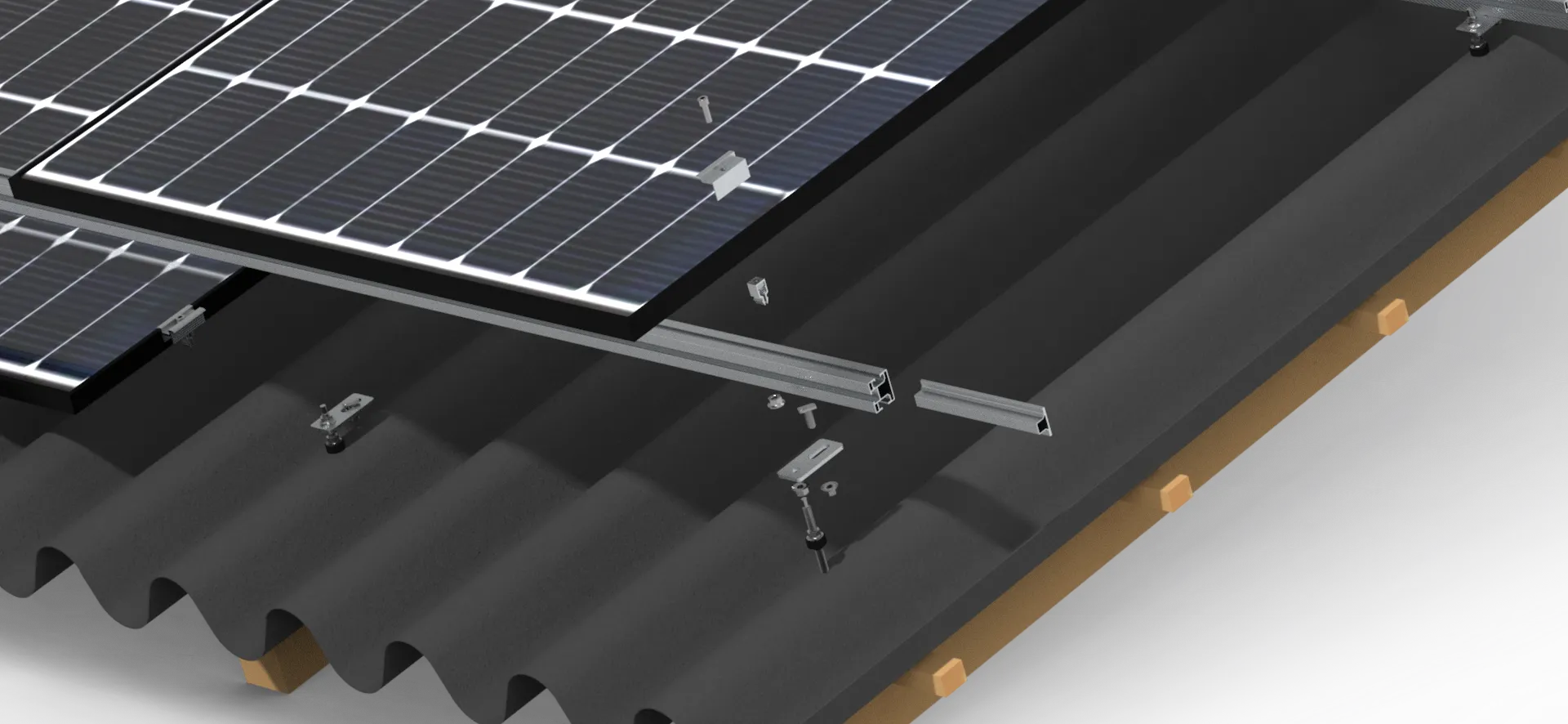

Hệ khung đỡ và thanh rail
Khung và rail là bộ phận liên kết giữa tấm pin với mái tôn, có nhiệm vụ chịu tải, giữ module ổn định trước gió và rung động. Hệ khung cần được tính toán theo loại mái, khoảng cách xà gồ, tải trọng gió và phương án liên kết. Vật liệu thường dùng là nhôm hoặc thép mạ chống ăn mòn, hạn chế rỉ sét khi tiếp xúc lâu dài với môi trường ngoài trời.
Bộ biến tần inverter
Inverter tiếp nhận dòng điện DC từ các tấm pin và chuyển thành dòng điện xoay chiều (AC) phù hợp với thiết bị sử dụng trong công trình hoặc hòa vào lưới điện. Ngoài chức năng chuyển đổi, inverter còn có thể theo dõi sản lượng, tối ưu điểm công suất và phát hiện một số bất thường trong quá trình vận hành.
Thiết bị bảo vệ DC và AC
Các thiết bị bảo vệ giúp cô lập mạch và hạn chế nguy cơ hư hỏng khi xảy ra sự cố. Phía DC có thể sử dụng DC isolator và thiết bị bảo vệ quá dòng; phía AC thường gồm AC isolator, MCB/MCCB và SPD chống quá áp do xung điện hoặc sét lan truyền. Việc lựa chọn thiết bị phải phù hợp với điện áp, dòng điện và cấu hình thực tế của hệ thống.
Cáp điện và đầu nối
Cáp DC cần là loại chuyên dụng cho điện mặt trời, có khả năng chịu tia UV, nhiệt độ cao, ẩm và điều kiện ngoài trời trong thời gian dài. Đầu nối MC4 hoặc loại tương thích phải được đấu nối chắc chắn, đúng cực và đảm bảo khả năng chống nước. Cáp cũng cần được cố định gọn, tránh tiếp xúc trực tiếp với mái tôn hoặc tạo điểm võng đọng nước.
Hệ thống tiếp địa và chống sét
Tiếp địa tạo đường dẫn an toàn cho dòng điện sự cố, đồng thời giúp giảm nguy cơ điện giật khi có sự cố cách điện. Khung pin, kết cấu kim loại và các thiết bị liên quan cần được liên kết đẳng thế và nối đất theo thiết kế kỹ thuật. Với công trình có nguy cơ sét cao, hệ thống chống sét và thiết bị SPD cần được tính toán đồng bộ, tránh quan niệm chỉ cần lắp kim thu sét là đủ. Đây là hạng mục cần được kiểm tra và đo điện trở tiếp địa sau khi hoàn thiện.
Các kiểu mái tôn và phương án lắp pin phù hợp
Không phải mọi mái tôn đều có thể áp dụng cùng một cách lắp đặt. Với cách lắp pin năng lượng mặt trời trên mái tôn, yếu tố quyết định độ bền không chỉ nằm ở hệ khung mà còn ở cấu tạo mái, vị trí chịu lực và tình trạng vật liệu. Xác định đúng kiểu mái ngay từ đầu giúp hạn chế khoan cắt không cần thiết, giảm nguy cơ dột và bảo đảm hệ pin vận hành ổn định lâu dài.
Mái tôn sử dụng xà gồ thép
Với mái có hệ xà gồ thép bên dưới, điểm liên kết nên được xác định dựa trên vị trí xà gồ, thay vì chỉ bắt vít vào lớp tôn. Xà gồ là bộ phận truyền tải trọng chính xuống kết cấu mái, vì vậy liên kết chân đế hoặc rail vào đúng vị trí sẽ tạo độ chắc chắn cao hơn. Trước khi khoan, cần xác định chính xác khoảng cách, tiết diện và hướng chạy của xà gồ để lựa chọn loại vít, bulông và chân đế tương thích. Không nên tự ý khoan tại những vị trí không có kết cấu đỡ phía dưới.
Mái tôn Clip-Lock
Mái Clip-Lock có các đường seam/đường khóa liên kết giữa những tấm tôn. Trong điều kiện phù hợp, hệ thống kẹp chuyên dụng có thể được cố định trực tiếp vào seam, giúp hạn chế hoặc không cần khoan xuyên qua bề mặt mái. Đây là phương án có ưu điểm về khả năng bảo toàn lớp chống thấm và giảm điểm có nguy cơ rò rỉ. Tuy nhiên, kẹp phải đúng loại profile mái và được kiểm tra khả năng chịu lực, lực gió trước khi thi công; không nên dùng kẹp chung cho các loại seam có hình dạng khác nhau.

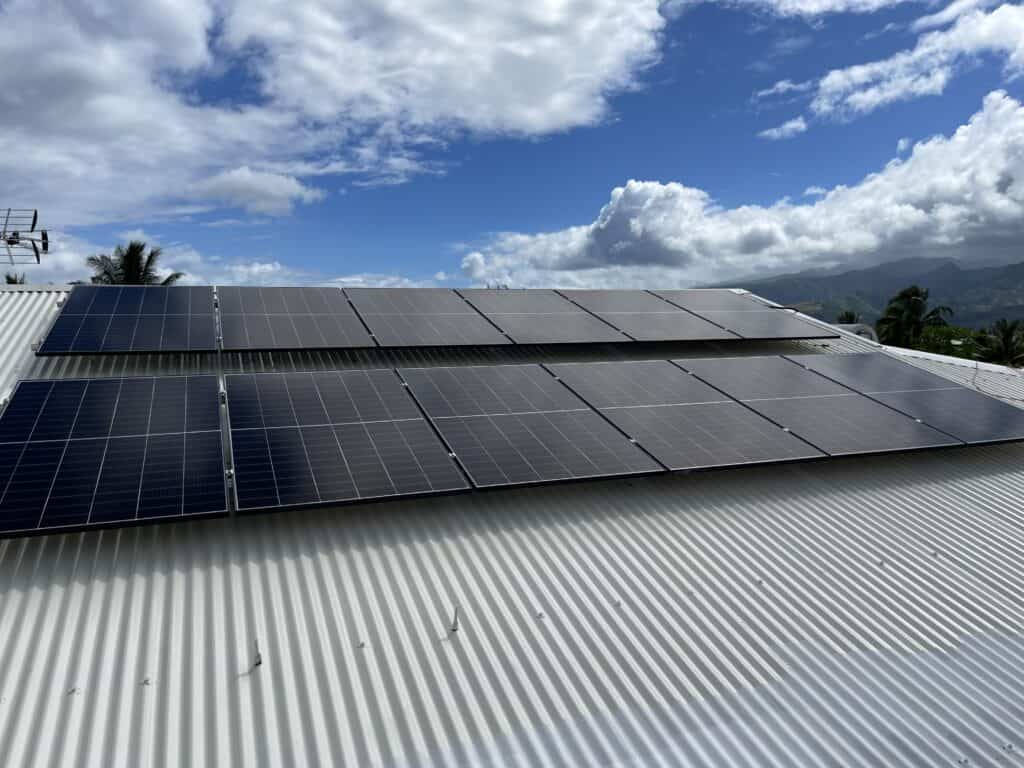

Mái tôn sóng
Với mái tôn sóng, vị trí đặt chân đế cần được tính toán để vừa bảo đảm khả năng chịu lực vừa hạn chế ảnh hưởng đến khả năng thoát nước. Điểm liên kết nên ưu tiên vị trí có kết cấu đỡ bên dưới, đồng thời sử dụng chân đế và vít chuyên dụng tương thích với biên dạng sóng. Tại các điểm khoan xuyên mái, gioăng kín nước, keo hoặc vật liệu chống dột phải được sử dụng đúng kỹ thuật. Việc siết vít quá mạnh cũng cần tránh vì có thể làm biến dạng tôn hoặc làm hỏng gioăng.
Mái tôn đã sử dụng nhiều năm
Trước khi thi công trên mái cũ, cần kiểm tra toàn diện thay vì chỉ đánh giá bằng mắt thường. Checklist tối thiểu gồm: độ ăn mòn và thủng tôn, tình trạng xà gồ, mối nối và vít cũ, khả năng chịu tải, dấu hiệu thấm dột, độ võng của mái và các vị trí từng sửa chữa. Nếu tôn đã giòn, rỉ sét nặng hoặc kết cấu suy yếu, nên xử lý hoặc gia cố trước khi lắp pin. Điều này giúp tránh việc hệ thống mới tạo thêm tải trọng lên một mái đã không còn đủ khả năng chịu lực.
Khảo sát mái tôn trước khi lắp pin năng lượng mặt trời
Trước khi thực hiện cách lắp pin năng lượng mặt trời trên mái tôn, cần khảo sát toàn bộ mái để xác định khả năng chịu lực, vị trí lắp đặt và các yếu tố có thể ảnh hưởng đến hiệu suất hệ thống. Đây cũng là bước giúp hạn chế nguy cơ dột mái, biến dạng kết cấu hoặc phát sinh chi phí gia cố sau khi thi công.
Đánh giá khả năng chịu lực của kết cấu mái
Kiểm tra xà gồ, vì kèo và khoảng cách giữa các xà gồ để xác định vị trí có thể bố trí hệ khung pin. Cần đánh giá tiết diện, vật liệu, tình trạng liên kết và khả năng chịu thêm tải trọng của toàn bộ hệ thống. Không nên chỉ dựa vào độ chắc chắn của tấm tôn, bởi tải trọng từ pin, khung đỡ và tác động của gió phải được truyền xuống hệ kết cấu chính. Với mái có kết cấu yếu hoặc đã sử dụng lâu năm, cần tính toán và gia cố trước khi lắp đặt.
Kiểm tra chất lượng và độ kín của tấm tôn
Tấm tôn phải được kiểm tra kỹ về rỉ sét, cong vênh, nứt, thủng và các mối nối. Đặc biệt lưu ý những khu vực từng khoan bắt vít hoặc sửa chữa vì đây thường là điểm tiềm ẩn nguy cơ thấm dột. Nếu tôn đã xuống cấp nghiêm trọng, nên xử lý hoặc thay thế trước khi lắp pin. Việc này giúp hạn chế phải tháo cả hệ thống khi mái xuất hiện sự cố sau này.

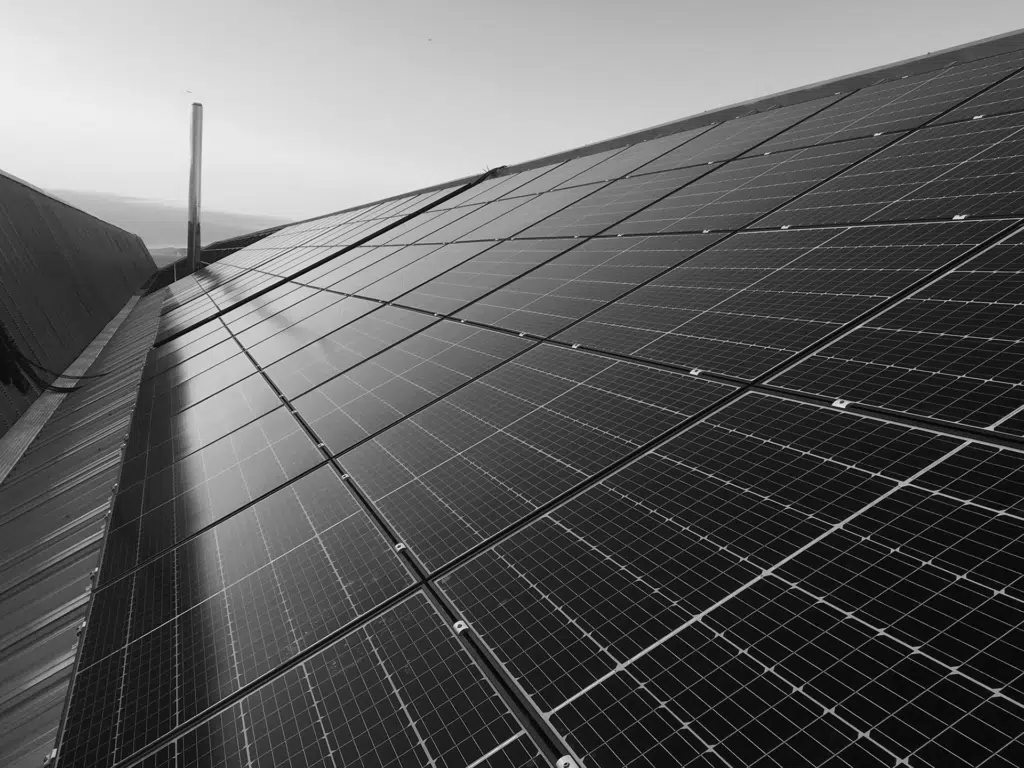

Xác định hướng mái và độ nghiêng phù hợp
Hướng và độ nghiêng quyết định khả năng tiếp nhận bức xạ mặt trời cũng như cách bố trí các tấm pin. Cần xác định hướng mái, diện tích khả dụng và độ dốc thực tế để lựa chọn phương án lắp đặt phù hợp. Với mái có nhiều mặt hoặc độ nghiêng khác nhau, nên phân chia từng khu vực thay vì bố trí toàn bộ pin theo một phương án. Điều này giúp tối ưu diện tích sử dụng và hạn chế tình trạng các tấm pin che bóng lẫn nhau.
Phân tích bóng đổ trong suốt thời gian vận hành
Bóng đổ có thể làm giảm đáng kể hiệu suất của cả chuỗi pin, đặc biệt khi xuất hiện tại các thời điểm bức xạ cao. Cần kiểm tra những vật thể có khả năng tạo bóng như cây xanh, nhà cao tầng, bồn nước, ống khói, cột hoặc thiết bị đặt trên mái. Không chỉ khảo sát tại thời điểm lắp đặt, nên đánh giá đường đi của mặt trời theo các khung giờ trong ngày và những mùa khác nhau để lựa chọn vị trí đặt pin ít bị che khuất nhất.

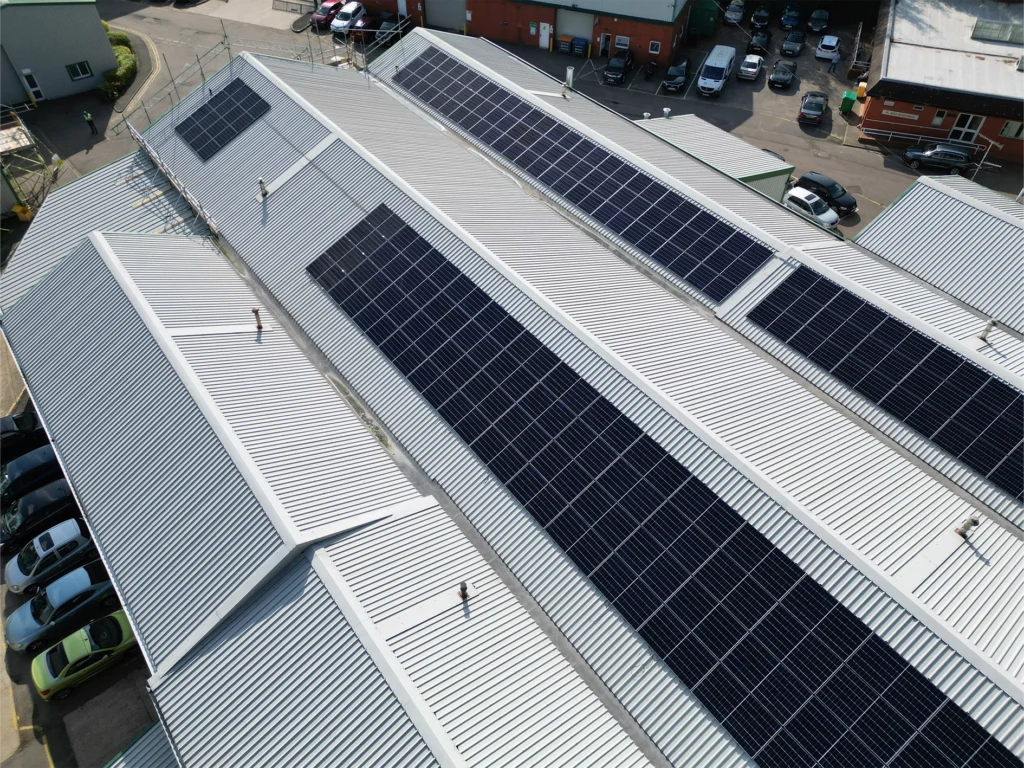

Quy hoạch lối tiếp cận và khu vực bảo trì
Không nên tận dụng toàn bộ diện tích mái để đặt pin mà bỏ qua khoảng trống phục vụ vận hành. Cần bố trí lối đi an toàn đến các khu vực quan trọng như inverter, hộp điện, điểm đấu nối và thiết bị bảo vệ. Khoảng hở giữa các cụm pin cũng cần được tính toán để thuận tiện kiểm tra, vệ sinh và xử lý sự cố. Với mái tôn có diện tích hạn chế, việc phân khu ngay từ đầu sẽ giúp bảo trì hệ thống dễ dàng hơn mà không phải tháo dỡ hoặc di chuyển các tấm pin.
Cách tính số lượng pin cần lắp trên mái tôn
Việc tính số lượng tấm pin không nên chỉ dựa vào diện tích mái. Một hệ thống phù hợp cần cân đối giữa nhu cầu điện, công suất pin, sản lượng dự kiến và diện tích mái có thể khai thác. Thực hiện theo các bước dưới đây giúp hạn chế tình trạng lắp thiếu công suất hoặc bố trí quá nhiều tấm pin nhưng không tận dụng hiệu quả nguồn điện tạo ra.
Xác định lượng điện công trình cần sử dụng
Trước tiên, kiểm tra hóa đơn điện trong khoảng 6–12 tháng để xác định mức tiêu thụ trung bình. Đồng thời, cần phân tích thời điểm sử dụng điện, đặc biệt là tỷ lệ phụ tải vào ban ngày và ban đêm. Công trình có nhiều thiết bị hoạt động vào ban ngày sẽ khai thác trực tiếp điện mặt trời tốt hơn; nếu phụ tải tập trung vào ban đêm, có thể cân nhắc thêm hệ thống pin lưu trữ.
Ước tính công suất hệ thống cần lắp
Có thể ước tính công suất theo công thức:
Công suất hệ thống ≈ Điện năng cần bù / sản lượng điện mặt trời trung bình
Tuy nhiên, đây chỉ là phép tính sơ bộ. Khi xác định công suất thực tế cần tính đến tổn hao do nhiệt độ, bụi bẩn, dây dẫn, inverter, góc lắp đặt và hiệu suất chuyển đổi. Vì vậy, không nên lấy toàn bộ điện năng tiêu thụ hàng tháng chia trực tiếp cho một mức sản lượng cố định rồi xem đó là công suất cuối cùng.

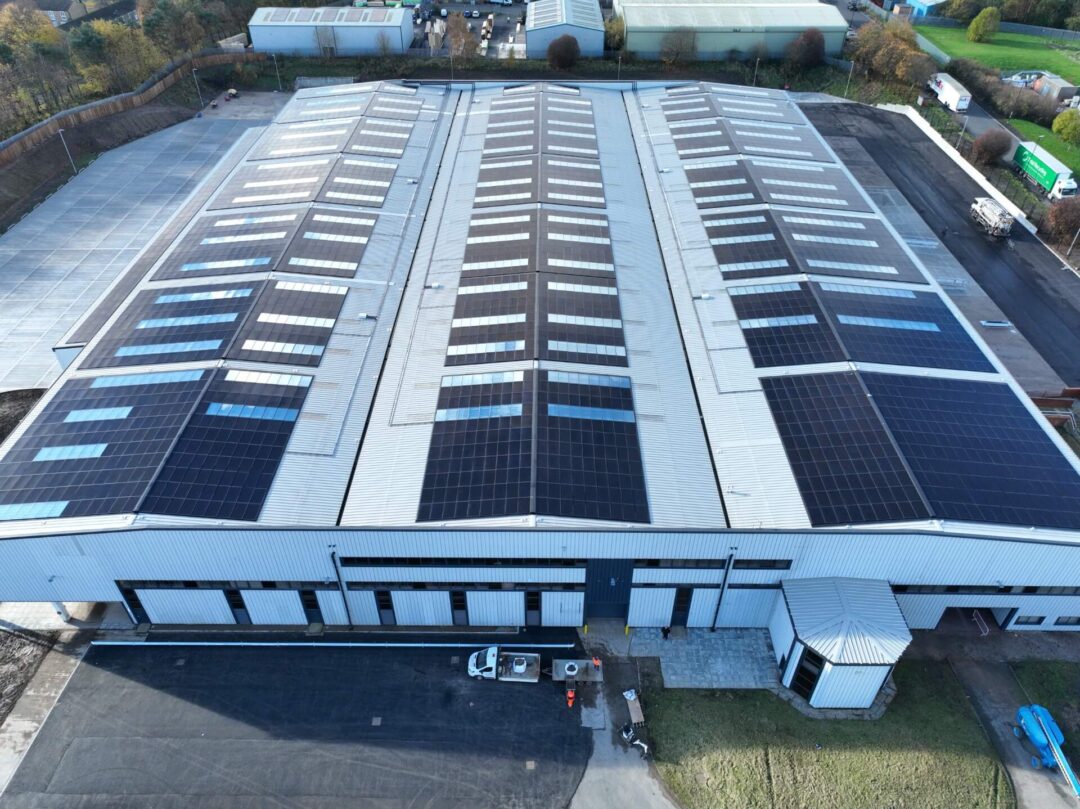

Tính diện tích mái có thể bố trí pin
Sau khi xác định công suất, cần quy đổi thành số lượng tấm pin và diện tích lắp đặt. Ngoài kích thước thực tế của từng tấm, cần chừa khoảng cách giữa các module, lối đi bảo trì, khoảng cách an toàn với mép mái và các vị trí có vật cản như cửa mái, ống thoát nước hoặc thiết bị kỹ thuật. Với mái tôn, cũng cần dành không gian hợp lý cho việc kiểm tra kết cấu và bảo dưỡng hệ thống.
Ví dụ tính toán số tấm pin trên mái tôn
Giả sử mái tôn có diện tích 100 m² nhưng chỉ khoảng 75 m² đủ điều kiện sử dụng để lắp đặt. Nếu mỗi tấm pin công suất 550 Wp có diện tích khoảng 2,5 m², về lý thuyết có thể bố trí khoảng 30 tấm, tương đương 16,5 kWp. Tuy nhiên, số lượng thực tế còn phải điều chỉnh theo hình dạng mái, hướng lắp, lối đi và khoảng cách an toàn. Sau đó, sản lượng điện dự kiến được tính dựa trên bức xạ khu vực và hiệu suất tổng thể của hệ thống, thay vì chỉ dựa vào công suất danh định của pin.
Cách lắp pin năng lượng mặt trời trên mái tôn từng bước
Thực hiện đúng cách lắp pin năng lượng mặt trời trên mái tôn không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế nguy cơ dột mái, rung lắc hoặc hư hỏng thiết bị. Quy trình nên được triển khai theo trình tự từ khảo sát, lắp khung, cố định tấm pin đến đấu nối và kiểm tra toàn hệ thống.
Bước 1: Khảo sát và đánh dấu vị trí lắp đặt
Trước tiên, cần đánh giá kết cấu mái tôn, hướng mái, độ nghiêng, mức độ che bóng và khả năng chịu tải. Sau đó xác định khu vực đặt pin, vị trí rail, các điểm liên kết với xà gồ hoặc kết cấu chịu lực và khoảng cách giữa từng tấm. Việc đánh dấu chính xác ngay từ đầu giúp hạn chế khoan sai, giảm số điểm xuyên mái và tối ưu diện tích sử dụng.

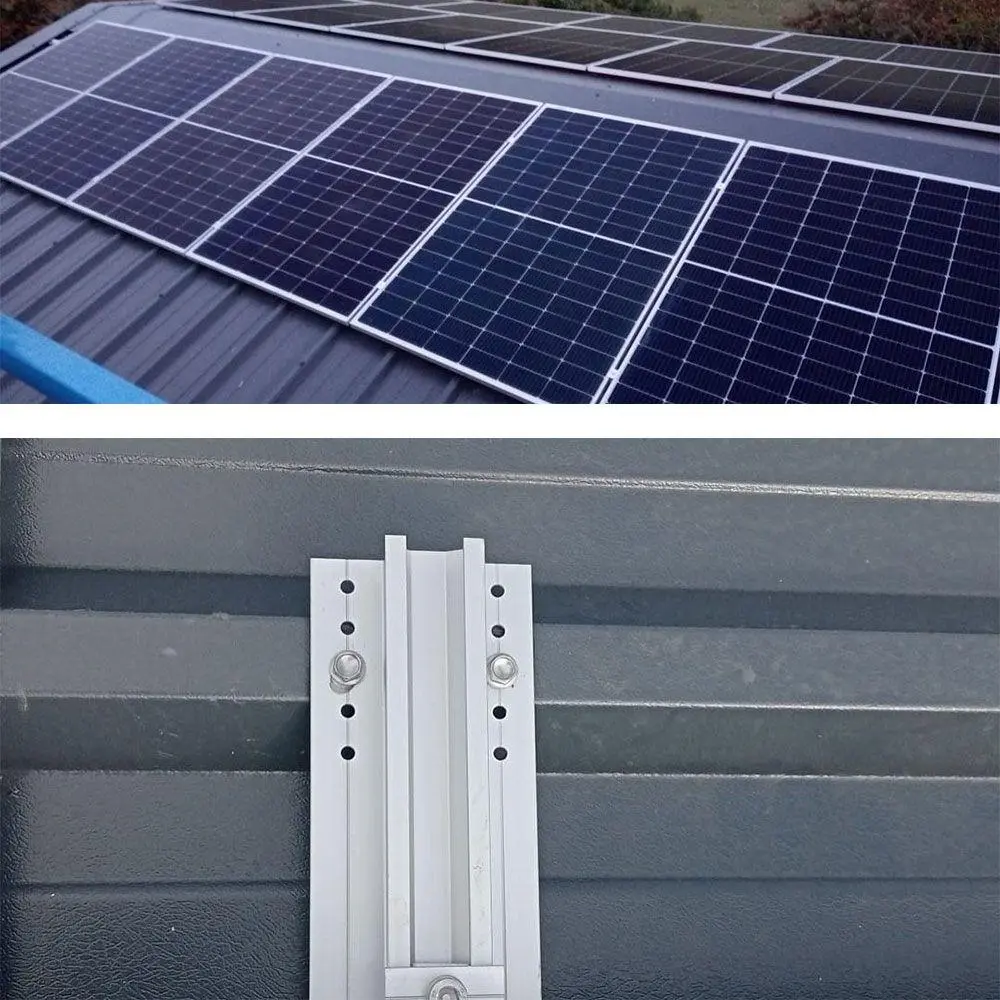

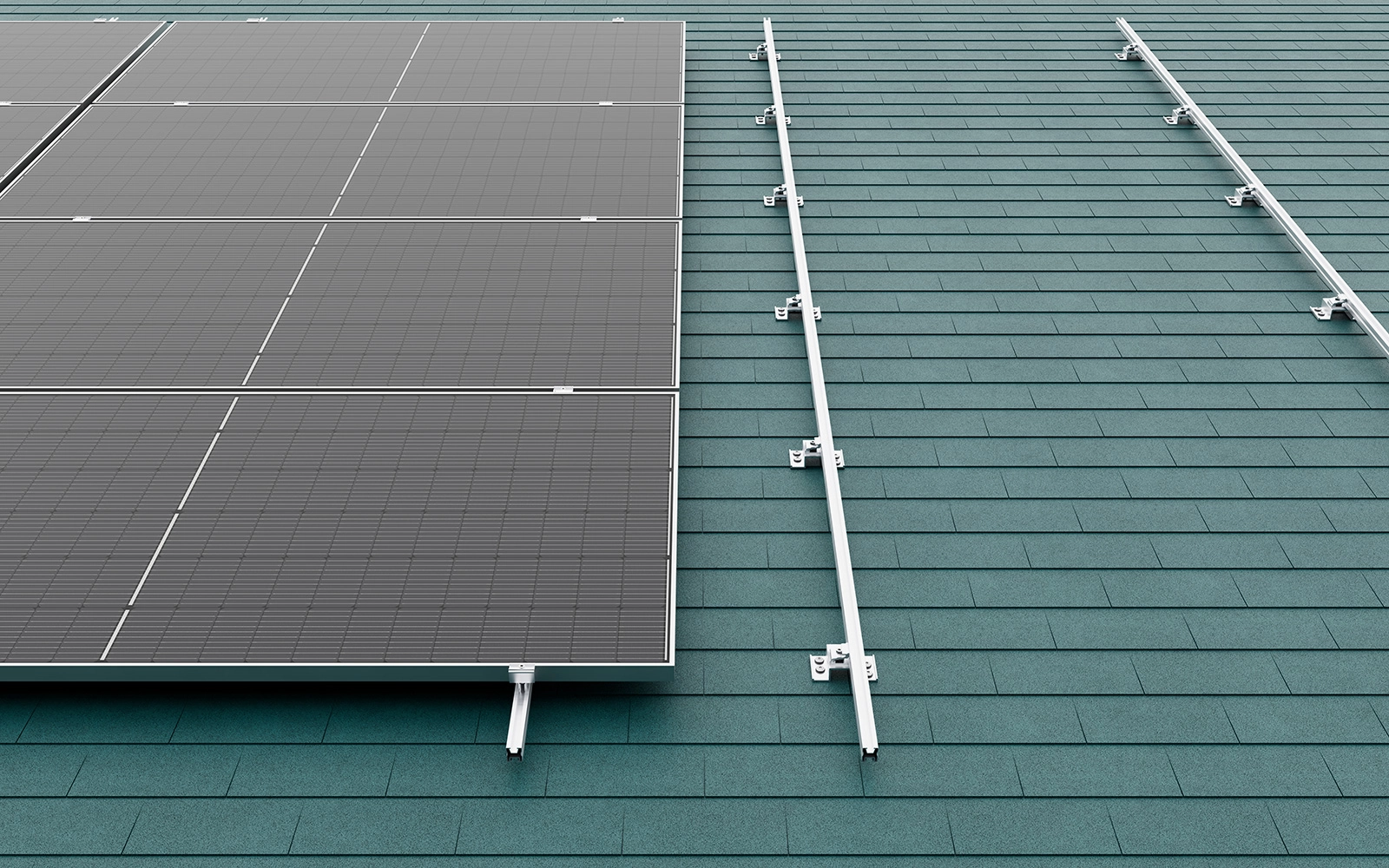

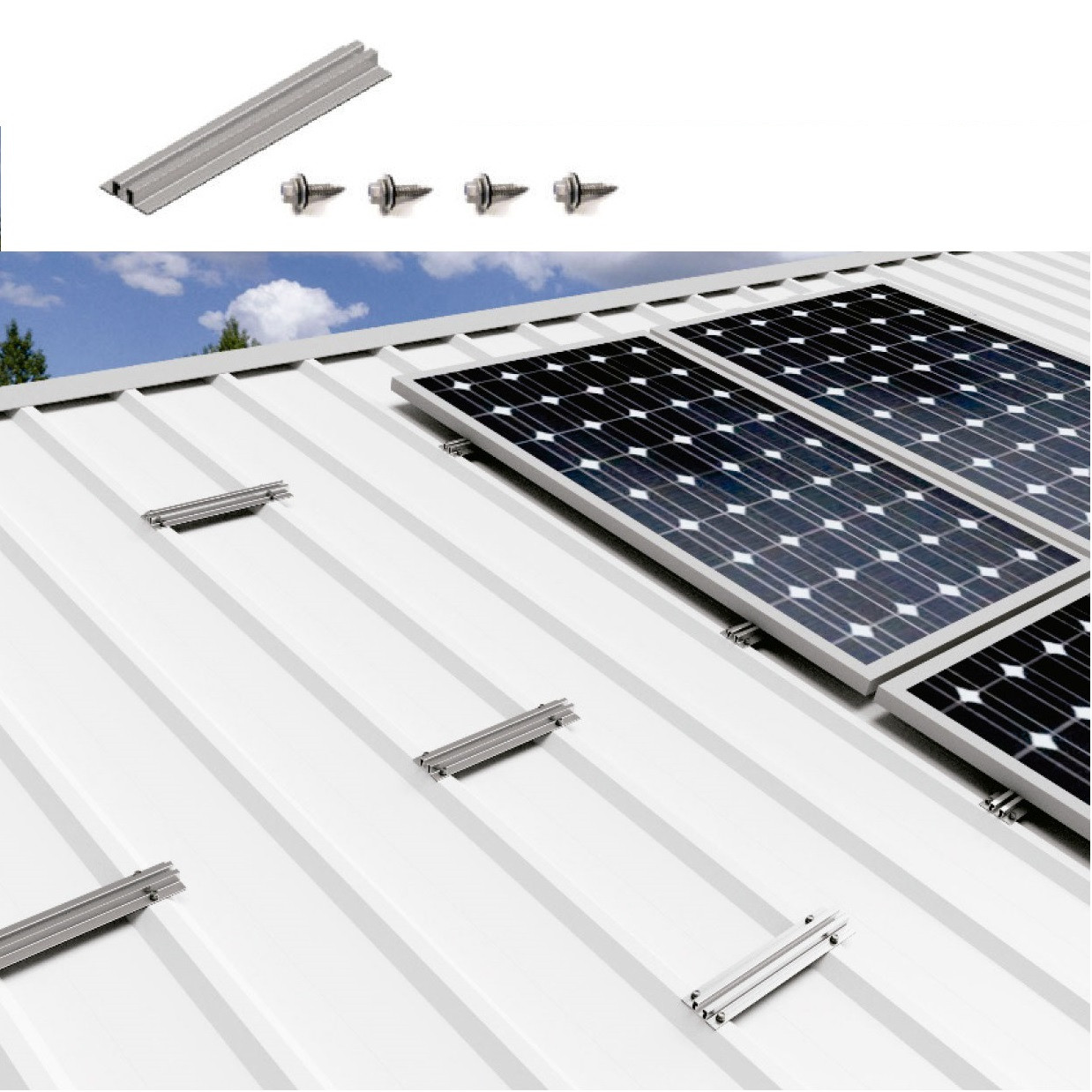

Bước 2: Lắp đặt chân đế và hệ khung
Chân đế cần được bố trí tại các vị trí có khả năng liên kết chắc chắn với kết cấu mái, ưu tiên điểm nằm trên xà gồ thay vì chỉ cố định vào lớp tôn. Rail phải được căn thẳng, đồng đều và đúng khoảng cách theo yêu cầu của nhà sản xuất. Hệ khung sau khi hoàn thiện cần đủ cứng vững, không võng hoặc rung bất thường và không làm biến dạng mái tôn.
Bước 3: Xử lý chống dột tại các điểm xuyên mái
Đây là khâu đặc biệt quan trọng khi thi công trên mái tôn. Vị trí xuyên mái cần kết hợp vít chuyên dụng, gioăng cao su phù hợp và sealant có khả năng chống chịu thời tiết. Không nên chỉ bơm một lớp keo bên ngoài để chống dột, bởi keo có thể lão hóa, bong tách sau thời gian sử dụng. Sau khi hoàn thiện, cần kiểm tra kỹ từng điểm liên kết và khả năng kín nước của mái.
Bước 4: Cố định tấm pin lên hệ khung
Đặt tấm pin đúng vị trí rồi sử dụng kẹp giữa và kẹp biên theo thiết kế. Các kẹp phải được bố trí đúng vùng chịu lực và siết theo mô-men khuyến nghị. Không đặt lực trực tiếp lên bề mặt kính hoặc dùng tấm pin làm điểm tựa trong quá trình thi công.
Bước 5: Đi dây DC
Dây DC cần được bố trí thành tuyến gọn, cố định chắc chắn và không để tiếp xúc trực tiếp với mái tôn. Hạn chế tạo các vòng dây dư thừa; đồng thời bảo vệ dây khỏi tia UV, nước đọng và cạnh kim loại sắc để giảm nguy cơ lão hóa hoặc hư hỏng lớp cách điện.
Bước 6: Lắp đặt inverter và tủ điện
Inverter nên đặt ở vị trí thông thoáng, ít chịu tác động trực tiếp của nước mưa, tránh nguồn nhiệt và thuận tiện kiểm tra. Vị trí lắp cũng cần phù hợp với tuyến kết nối điện, giúp giảm chiều dài dây và tổn hao không cần thiết.
Bước 7: Đấu nối AC và kết nối với hệ thống điện
Phần AC cần tuân thủ sơ đồ thiết kế, thông số thiết bị và yêu cầu an toàn điện hiện hành. Việc đấu nối, kiểm tra và đóng điện nên do kỹ thuật viên có chuyên môn thực hiện, đặc biệt với hệ thống công suất lớn hoặc điện áp cao.
Bước 8: Tiếp địa và lắp thiết bị bảo vệ
Khung pin và các thiết bị liên quan cần được tiếp địa đúng thiết kế. Hệ thống nên có SPD để hạn chế ảnh hưởng của xung điện áp, kết hợp thiết bị đóng cắt và bảo vệ phù hợp với cấu hình hệ thống.
Bước 9: Kiểm tra và chạy thử
Trước khi vận hành, cần kiểm tra độ chắc chắn của khung, cực tính, điện áp, cách điện, các đầu nối và tình trạng inverter. Sau khi khởi động, theo dõi thông số vận hành, cảnh báo và sản lượng để phát hiện sớm bất thường.
Mái tôn cần chịu tải bao nhiêu khi lắp điện mặt trời?
Khi tìm hiểu cách lắp pin năng lượng mặt trời trên mái tôn, khả năng chịu tải của mái là yếu tố cần được kiểm tra trước khi thi công. Không nên chỉ cộng tổng trọng lượng của tấm pin và hệ khung rồi kết luận mái có đủ chắc hay không, bởi tải thực tế còn phụ thuộc vào cách phân bổ lực và điều kiện môi trường.
- Trọng lượng tấm pin: Mỗi tấm pin thường nặng khoảng 18–25 kg, tùy kích thước và công suất. Khi lắp nhiều tấm, tổng tải trọng tăng đáng kể.
- Trọng lượng hệ khung: Bao gồm rail, kẹp, chân đỡ, bulông và các phụ kiện liên kết. Hệ khung càng lớn thì tải đặt lên mái càng cao.
- Tải trọng phân bố: Điều quan trọng không chỉ là tổng số kg mà là tải được truyền xuống xà gồ, vì kèo và các điểm liên kết như thế nào. Hệ thống cần phân bổ lực hợp lý, tránh tạo tải tập trung lên một khu vực mái.
- Tác động của gió: Gió có thể tạo lực hút và lực ngang lên tấm pin, đặc biệt với mái cao hoặc khu vực thường có gió mạnh. Vì vậy, khả năng chịu tải cần tính cả tải trọng động.
- Tình trạng kết cấu mái: Mái tôn đã sử dụng lâu năm, tôn bị ăn mòn hoặc xà gồ yếu cần được kiểm tra kỹ trước khi lắp đặt.
Do đó, nên khảo sát trực tiếp mái, xà gồ và điểm liên kết để xác định phương án lắp đặt an toàn thay vì đánh giá chỉ dựa trên tổng trọng lượng hệ thống.
Lắp đặt đúng kỹ thuật giúp hệ thống pin mặt trời bám chắc trên mái tôn, hạn chế rủi ro thấm dột và duy trì hiệu suất ổn định trong thời gian dài. Khi thi công, cần khảo sát kỹ kết cấu mái, lựa chọn vật tư phù hợp và kiểm tra toàn bộ hệ thống trước khi vận hành. Đừng bỏ qua những chi tiết nhỏ, bởi một quy trình chuẩn ngay từ đầu sẽ quyết định độ an toàn và hiệu quả của cả hệ thống.
